সলিড ইনসুলেটেড এসি ধাতু রিং সুইচগিয়ার

এনএসজিটিজি সলিড ইনসুলেটেড এসি মেটাল রিং নেটওয়ার্ক সুইচগিয়ার একটি সম্পূর্ণ অন্তরক, সম্পূর্ণ সিল করা, রক্ষণাবেক্ষণ ফ্রি সলিড ইনসুলেটেড ভ্যাকুয়াম সুইচগিয়ার। সমস্ত উচ্চ-ভোল্টেজ লাইভ অংশগুলি ইপোক্সি রজন উপাদান সহ দুর্দান্ত নিরোধক কর্মক্ষমতা সহ কাস্ট করা হয়, ভ্যাকুয়াম আর্ক নিভেটিং চেম্বার, প্রধান বৈদ্যুতিক সার্কিট, ইনসুলেশন সমর্থন ইত্যাদি সামগ্রিকভাবে একত্রিত করে এবং কার্যকরী ইউনিটগুলি সম্পূর্ণ অন্তরক শক্ত বাসবারের মাধ্যমে সংযুক্ত থাকে। অতএব, পুরো সুইচগিয়ার বাহ্যিক পরিবেশ দ্বারা প্রভাবিত হয় না, সরঞ্জাম পরিচালনার নির্ভরযোগ্যতা এবং অপারেটরগুলির সুরক্ষা নিশ্চিত করে।

এনএসজিটিজি সলিড ইনসুলেটেড এসি মেটাল রিং নেটওয়ার্ক সুইচগিয়ারের সাধারণ কাঠামো, নমনীয় অপারেশন, নির্ভরযোগ্য ইন্টারলকিং এবং সহজ ইনস্টলেশনগুলির বৈশিষ্ট্য রয়েছে। এটি 50Hz, 12 কেভি পাওয়ার সিস্টেমের জন্য উপযুক্ত এবং শিল্প ও সিভিল কেবল রিং নেটওয়ার্ক এবং বিতরণ নেটওয়ার্ক টার্মিনাল প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের মাধ্যম হিসাবে, এটি শহুরে আবাসিক অঞ্চল, ছোট সাবস্টেশন, স্যুইচ স্টেশন, কেবল শাখা বাক্স, বক্স টাইপ সাবস্টেশন, শিল্প ও খনির উদ্যোগ, শপিংমল, বিমানবন্দর, সাবওয়ে, বায়ু বিদ্যুৎ উত্পাদন, হাসপাতাল, ক্রীড়া স্টেডিয়াম, রেলওয়ে, টানেল এবং অন্যান্য স্থানগুলিতে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত।

এনএসজিটিজি সলিড ইনসুলেটেড এসি মেটাল রিং নেটওয়ার্ক সুইচগিয়ারের সম্পূর্ণ নিরোধক, পূর্ণ সিলিং এবং পূর্ণ ield ালার সুবিধা রয়েছে, এটি উচ্চ উচ্চতা, উচ্চ তাপমাত্রা, আর্দ্র তাপ, গুরুতর ঠান্ডা এবং গুরুতর দূষণের মতো কঠোর পরিবেশে ব্যবহারের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

পণ্য বিভাগ:

স্যুইচের ধরণ অনুসারে, এটি গ্রাউন্ডিং অ্যাসেম্বলি (সি মডিউল হিসাবে পরিচিত), গ্রাউন্ডিং অ্যাসেম্বলি ছাড়াই লোড স্যুইচ (সিবি মডিউল হিসাবে পরিচিত), গ্রাউন্ডিং অ্যাসেম্বলি (ভি মডিউল হিসাবে উল্লেখ করা হয়েছে) হিসাবে সার্কিট ব্রেকার), ভিবি মডিউল হিসাবে উল্লেখ করা হয়েছে), সার্কিট ব্রেকার ইন্টারকোনেকশন, সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার), সার্কিট ব্রেকার ইন্টারকোনেকশন (সার্কিট ব্রেকার ইন্টারকোনেকশন) এর সাথে বিভক্ত করা হয়েছে, সার্কিট ব্রেকার), সার্কিট ব্রেকার) এফ মডিউল হিসাবে), এবং বিচ্ছিন্নতা সুইচ অ্যাসেম্বলি (জি মডিউল হিসাবে উল্লেখ করা হয়)।

ব্যবহারের পরিবেশ

পরিবেশগত তাপমাত্রা:- 45 ° C ~+45 ° C;
আপেক্ষিক আর্দ্রতা: সর্বাধিক গড় আপেক্ষিক আর্দ্রতা, দৈনিক গড় ≤ 95%, মাসিক গড় ≤ 90%;
উচ্চতা: ≤ 4000 মিটার;
ভূমিকম্প প্রতিরোধের: স্তর 8;
সুরক্ষা স্তর: লাইভ বডি সিলিংয়ের জন্য আইপি 67, ফিউজ ব্যারেলের জন্য আইপি 67, সুইচগিয়ার ঘেরের জন্য আইপি 4 এক্স;

এক্সিকিউশন স্ট্যান্ডার্ডস:

আইইসি 62271-1-2007 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোল গিয়ার পার্ট ওয়ান: সাধারণ স্পেসিফিকেশন";

আইইসি 62071-2003 "1-52 কেভি এসি ধাতব সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম";

Gb3906-2006 "3.6-40.5KV এসি ধাতব সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম"

জিবি/T11022-1999 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের মানগুলির জন্য সাধারণ প্রযুক্তিগত শর্ত";

GB1984-2003 "উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার";

GB1985-2004 "উচ্চ ভোল্টেজ এসি বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচ";

GB3804-2004 "3.6KV ~ 40.5KV উচ্চ ভোল্টেজ এসি লোড সুইচ";

ডিএল/টি 404-2007 "3.6 কেভি ~ 40.5 কেভি এসি ধাতব সংযুক্ত সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম"

ডিএল/টি 5932006 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের মানগুলির জন্য সাধারণ প্রযুক্তিগত শর্ত";

ও/জিডিডাব্লু 730-2012 "12 ভি সলিড ইনসুলেটেড রিং মেইন ইউনিটের জন্য প্রযুক্তিগত শর্ত"।

প্রযুক্তিগত প্যারামিটার:

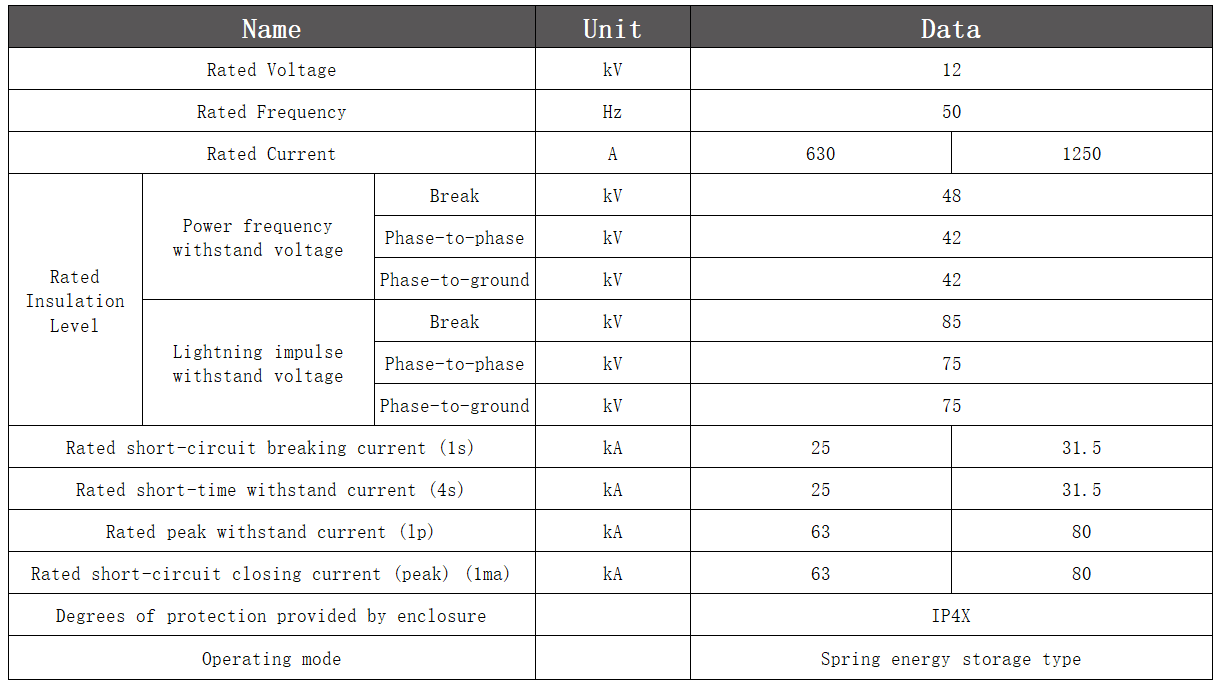

সুইচগিয়ারের প্রযুক্তিগত পরামিতি

বিচ্ছিন্নতা গ্রাউন্ডিং স্যুইচ এর প্রযুক্তিগত পরামিতি
