এক্সজিএন 15 ইনডোর এসি ধাতু বন্ধ রিং সুইচগিয়ার

টুনিসের এক্সজিএন 15 বক্স টাইপ ফিক্সড মেটাল বদ্ধ উচ্চ-ভোল্টেজ সুইচগিয়ার এসএফ 6 লোড স্যুইচ এবং লোড সুইচ ফিউজ সংমিশ্রণটি প্রধান সুইচ হিসাবে ব্যবহার করে এবং পুরো মন্ত্রিসভা বিতরণ অটোমেশনের জন্য উপযুক্ত এয়ার ইনসুলেশন গ্রহণ করে। এটি বিতরণ সরঞ্জামগুলির একটি কমপ্যাক্ট এবং প্রসারণযোগ্য সম্পূর্ণ সেট। এটি নগর বিদ্যুৎ গ্রিডগুলির নির্মাণ ও সংস্কারে ব্যাপকভাবে ব্যবহৃত হতে পারে, শিল্প ও খনির উদ্যোগে বিতরণ ব্যবস্থার জন্য উপযুক্ত, উচ্চ-বাড়ী ভবন, আবাসিক অঞ্চল, হাসপাতাল, স্কুল, পার্ক ইত্যাদি এটি মূলত বৈদ্যুতিক শক্তি গ্রহণ এবং বিতরণের জন্য, মূলত রিং নেটওয়ার্ক বিদ্যুৎ সরবরাহ এবং টার্মিনাল বিদ্যুৎ সরবরাহের জন্য ব্যবহৃত হয় এবং এটি প্রফাবেরিকেটেড সাবস্টেশনগুলিতে ইনস্টলেশনের জন্যও উপযুক্ত।

কাজের পরিবেশ:

পরিবেষ্টিত তাপমাত্রা:+4500T

আপেক্ষিক আর্দ্রতা:

দৈনিক গড় <95%

মাসিক গড় <90%

উচ্চতা: <1000 মি

শকপ্রুফ: স্তর 8

*গুরুতর কম্পন এবং শক, পাশাপাশি কোনও আগুন, রাসায়নিক জারা, বিস্ফোরণ বিপত্তি অবস্থান নেই

মান প্রয়োগ করুন:

জিবি 3960-2006 "3.6 কেভিডাব্লু 40.5 কেভি এসি ধাতু-আবদ্ধ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম"

আইইসি 60298-1990 "এসি ধাতু-আবদ্ধ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম 1 কেভি থেকে 52 কেভি এবং নীচে রেটযুক্ত ভোল্টেজ সহ নিয়ন্ত্রণ সরঞ্জাম

জিবি/T11022-2011 "উচ্চ-ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের মানগুলির জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা"

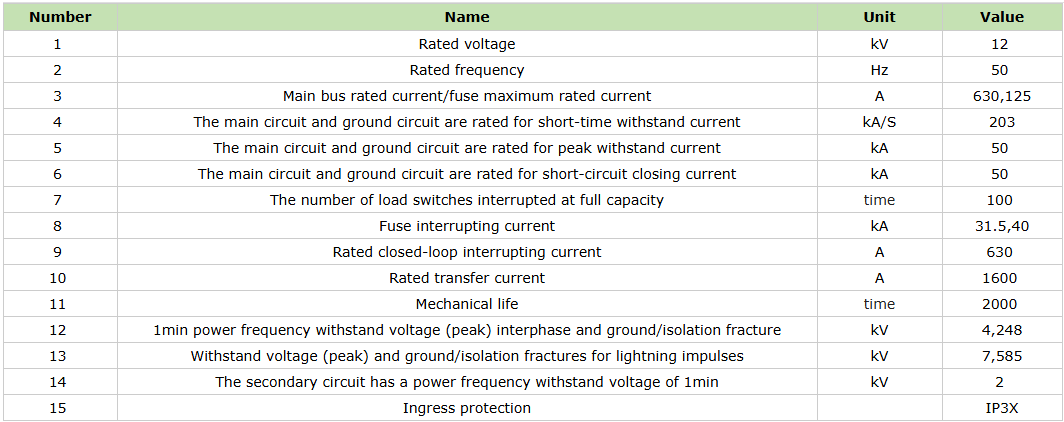

প্রযুক্তিগত পরামিতি:

পণ্য বৈশিষ্ট্য:

1. এসএফ 6 রিং মেইন ইউনিট একটি ছোট ভলিউম, নিরাপদ এবং নির্ভরযোগ্য সহ একত্রিত করা এবং প্রসারিত করা সহজ;

২. এসএফ 6 গ্যাস নিরোধক এবং অর্ক নিভে যাওয়া মাধ্যম হিসাবে ব্যবহার করে, ধ্রুবক চৌম্বকীয় ক্ষেত্রের রোটারি অর্ক নিভে যাওয়া পদ্ধতিটি নিশ্চিত করে যে এর অর্ক নিভে যাওয়া ক্ষমতাটি আর্ক কারেন্টের প্রস্থ দ্বারা প্রভাবিত হয় না, ভাল ব্রেকিং পারফরম্যান্স, কম ওভারভোল্টেজ, দীর্ঘ বৈদ্যুতিক জীবন, এবং রক্ষণাবেক্ষণ ফ্রি অর্ক নিভানো চেম্বার সহ;

3. এটিতে তিনটি ওয়ার্কস্টেশন, একাধিক ফাংশন থাকতে পারে এবং মিনিয়েচারাইজড প্রেসার গেজ দিয়ে সজ্জিত হতে পারে;

4. অপারেট করার জন্য সিম্পল, অত্যন্ত নির্ভরযোগ্য অপারেটিং প্রক্রিয়া এবং লকিং প্রক্রিয়া;

৫. এসএফ 6 গ্যাস জিরো গেজ চাপের রেট ব্রেকিং পরীক্ষায় উত্তীর্ণ হওয়া, কার্যকরী মার্জিন বড় এবং সম্ভাবনা অত্যন্ত বেশি;

The। গ্রাউন্ডিং স্যুইচটিতে শর্ট-সার্কিট খোলার এবং সমাপনী ক্ষমতা রয়েছে যা জাতীয় মান মেনে চলে;

Came। মন্ত্রিসভা আমদানি করা অ্যালুমিনিয়াম প্রলিপ্ত দস্তা প্লেট স্ট্যাম্পড এবং গঠিত, একটি একত্রিত কাঠামো ব্যবহার করে যা দৃ ur ় এবং বিকৃতকরণের প্রতিরোধী।

পণ্য কাঠামো:

1.ভারাল স্ট্রাকচার

রিং মেইন ইউনিটটি বাসবার রুম, লোড সুইচ (বা সার্কিট ব্রেকার রুম), কেবল ঘর, অপারেটিং মেকানিজম, ইন্টারলকিং প্রক্রিয়া, লো-ভোল্টেজ কন্ট্রোল রুম এবং পরিমাপ বা মিটারিং সার্কিটের সমন্বয়ে গঠিত। সংলগ্ন কক্ষগুলিকে প্রভাবিত করে ত্রুটিগুলি এড়াতে প্রতিটি বগি ইস্পাত প্লেট দ্বারা বিভক্ত।

2.বাসবার বগি

বাসবার ঘরটি মন্ত্রিসভার শীর্ষে সাজানো হয়, যেখানে মূল বাসবারগুলি একসাথে সংযুক্ত থাকে এবং সুইচগিয়ারের পুরো সারিটি দিয়ে চলে। বাসবারটি অনুভূমিকভাবে সাজানো হয় এবং সহজেই প্রসারিত করা যায়।

3. মেইন স্যুইচ রুম

লোড সুইচ রুম: স্যুইচ রুমে একটি লোড সুইচ ইনস্টল করা আছে। লোড স্যুইচটির শেলটি ইপোক্সি রজন কাস্টিং দিয়ে তৈরি এবং এসএফ 6 গ্যাস দিয়ে ভরাট অর্ক নিভে যাওয়া এবং নিরোধক মাধ্যম হিসাবে ভরাট। অপারেটিং শ্যাফ্ট লিড আউট এন্ডে দুটি স্বচ্ছ গরম চাপা প্লাস্টিকের শেষ ক্যাপ রয়েছে, যার মাধ্যমে যোগাযোগের স্থিতি লক্ষ্য করা যায়। অ্যালার্ম পরিচিতি সহ এসএফ 6 গ্যাস ঘনত্ব মিটার বা গ্যাস ঘনত্ব মিটার গ্রাহকের প্রয়োজনীয়তা অনুসারে স্যুইচ রুমে ইনস্টল করা যেতে পারে।

সার্কিট ব্রেকার রুম: সার্কিট ব্রেকার রুমটি মন্ত্রিসভার মাঝখানে অবস্থিত এবং গ্রাহকের প্রয়োজন অনুসারে বিশেষ ভ্যাকুয়াম সার্কিট ব্রেকার বা এসএফ 6 সার্কিট ব্রেকার দিয়ে সজ্জিত হতে পারে। এর ব্রেকিং ক্ষমতাটি সাধারণ স্যুইচিং এবং শাখা নেটওয়ার্ক ক্রিয়াকলাপগুলি পূরণ করতে পারে, পাশাপাশি বিশেষ পরিস্থিতিতে শর্ট সার্কিট স্রোতগুলি ভাঙতে পারে। ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বিশেষত নেটওয়ার্ক সিস্টেমগুলির ঘন ঘন অপারেশনের জন্য উপযুক্ত। সার্কিট ব্রেকারটি একটি বসন্ত পরিচালিত প্রক্রিয়া দিয়ে সজ্জিত, যার একটি পুনরায় ফাংশন, নির্ভরযোগ্য অপারেশন এবং দীর্ঘ পরিষেবা জীবন রয়েছে।

4. ক্যাবল রুম

তারের ঘরটি মূলত কেবল সংযোগের জন্য ব্যবহৃত হয়, একক কোর বা তিনটি কোর কেবলগুলি সহজতম আনসিল্ডড ক্যাবল হেড ব্যবহার করে সংযুক্ত হতে দেয়। একই সময়ে, পর্যাপ্ত স্থানটি বজ্রপাতকারী গ্রেপ্তার, বর্তমান ট্রান্সফর্মার এবং গ্রাউন্ডিং সুইচগুলির মতো উপাদানগুলিও সমন্বিত করতে পারে। মান অনুসারে ডিজাইন করা, মন্ত্রিপরিষদের দরজায় পর্যবেক্ষণ উইন্ডো এবং সুরক্ষা ইন্টারলক ডিভাইস রয়েছে এবং কেবল কক্ষের মেঝে সিলিং কভারগুলি এবং বন্ধনী সহ যথাযথ আকারের তারের ক্ল্যাম্পগুলি দিয়ে সজ্জিত। তারের ঘরের মেঝেটির সামনের ফ্রেমটি সহজ কেবল ইনস্টলেশন জন্য সরানো যেতে পারে।

5. অপারেশন মেকানিজম, ইন্টারলকিং মেকানিজম এবং লো-ভোল্টেজ কন্ট্রোল রুম

ইন্টারলকিং সহ লো-ভোল্টেজ চেম্বারটি একটি নিয়ন্ত্রণ প্যানেল হিসাবেও কাজ করে। লো-ভোল্টেজ রুমটি অবস্থান সূচক এবং যান্ত্রিক ইন্টারলকিং ডিভাইসগুলির পাশাপাশি সহায়ক পরিচিতি, ট্রিপ কয়েল, জরুরী ট্রিপ মেকানিজম, ক্যাপাসিটিভ লাইভ ডিসপ্লে ডিভাইস, কী লক এবং বৈদ্যুতিক অপারেটিং ডিভাইস সহ একটি বসন্ত পরিচালিত প্রক্রিয়া দিয়ে সজ্জিত। একই সময়ে, লো-ভোল্টেজ রুমের স্থানটি নিয়ন্ত্রণ সার্কিট, রেকর্ডিং যন্ত্র এবং প্রতিরক্ষামূলক রিলে ইনস্টল করতেও ব্যবহার করা যেতে পারে। 750 মিমি প্রশস্ত মন্ত্রিসভায় দুটি অভিন্ন লো-ভোল্টেজ কক্ষ রয়েছে যা আরও আনুষাঙ্গিক সমন্বিত করতে পারে।

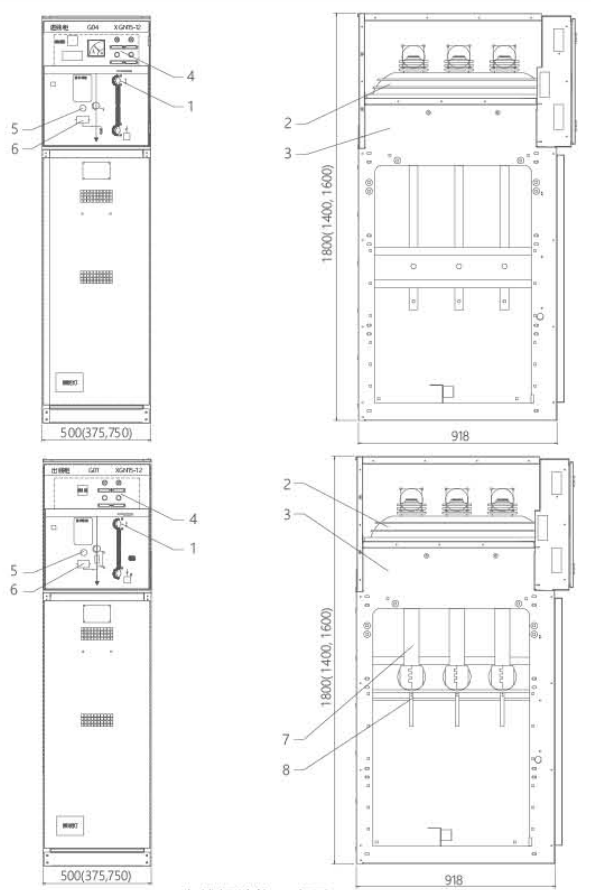

কাঠামোগত চিত্র

অ্যাপ্লিকেশন:

1। পাওয়ার ডিস্ট্রিবিউশন সিস্টেমস: বৈদ্যুতিক সার্কিটগুলি নিয়ন্ত্রণ ও সুরক্ষার জন্য বিদ্যুৎ বিতরণ নেটওয়ার্কগুলিতে ব্যবহৃত, স্থিতিশীল এবং নির্ভরযোগ্য শক্তি বিতরণ নিশ্চিত করে।

2। শিল্প সুবিধা: উচ্চ ভোল্টেজ সার্কিট পরিচালনা করতে এবং যন্ত্রপাতি এবং সরঞ্জামগুলির জন্য কার্যকর সুরক্ষা সরবরাহ করতে শিল্প পরিবেশে প্রয়োগ করা হয়েছে।

3। বাণিজ্যিক বিল্ডিং: উচ্চ ভোল্টেজ বৈদ্যুতিক বিতরণ পরিচালনা করতে এবং সিস্টেম সুরক্ষা বাড়ানোর জন্য বাণিজ্যিক বিল্ডিংগুলিতে ইনস্টল করা।

4। সাবস্টেশন: উচ্চ ভোল্টেজ সার্কিটগুলি স্যুইচিং এবং বিচ্ছিন্ন করার জন্য বৈদ্যুতিক সাবস্টেশনগুলিতে ব্যবহৃত, নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করে।

5। পুনর্নবীকরণযোগ্য শক্তি ইনস্টলেশন: বিদ্যুৎ বিতরণ পরিচালনা করতে এবং উচ্চ ভোল্টেজের উপাদানগুলি সুরক্ষার জন্য সৌর এবং বায়ু খামারগুলির মতো পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থায় নিযুক্ত।

।

।। সুইচগিয়ার রুম: সীমাবদ্ধ জায়গাগুলির মধ্যে বৈদ্যুতিক বিতরণ পরিচালনা এবং নিয়ন্ত্রণ করতে সুইচগিয়ার রুমগুলিতে সংহত।

৮। ডেটা সেন্টার: উচ্চ ভোল্টেজ শক্তি বিতরণ পরিচালনা করতে এবং সমালোচনামূলক বৈদ্যুতিন সরঞ্জামগুলির সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করতে ডেটা সেন্টারে প্রয়োগ করা হয়েছে।

এক্সজিএন 15 ইন্ডোর এসি ধাতব বন্ধ রিং সুইচগিয়ার বিভিন্ন অ্যাপ্লিকেশন জুড়ে উচ্চ ভোল্টেজ বৈদ্যুতিক সিস্টেম পরিচালনার জন্য শক্তিশালী, নির্ভরযোগ্য এবং দক্ষ সমাধান সরবরাহ করে। এর উন্নত বৈশিষ্ট্য এবং টেকসই নির্মাণ এটি আধুনিক শক্তি বিতরণ এবং সুরক্ষা সিস্টেমগুলির মূল উপাদান হিসাবে তৈরি করে।
