KYN28-12 সাঁজোয়া অপসারণযোগ্য এসি মেটাল ঘেরা সুইচগিয়ার

TOONICE KYN28-12 সাঁজোয়া অপসারণযোগ্য Ac মেটাল এনক্লোজড সুইচগিয়ার 3.6-12kV থ্রি-ফেজ AC 50Hz পাওয়ার গ্রিডের জন্য উপযুক্ত, যা বৈদ্যুতিক শক্তি গ্রহণ ও বিতরণ করতে এবং সার্কিট নিয়ন্ত্রণ, নিরীক্ষণ এবং সুরক্ষা করতে ব্যবহৃত হয়। একক বাসবার, একক বাসবার বিভাগীয় সিস্টেম বা ডাবল বাসবার সিস্টেমে ব্যবহার করা যেতে পারে। সুইচগিয়ারটি IEC298 "1kV এবং 52kV এর উপরে এবং নীচের রেটযুক্ত ভোল্টেজ সহ AC ধাতব-ঘেরা সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম", IEC694 "উচ্চ-ভোল্টেজ সুইচ এবং নিয়ন্ত্রণ সরঞ্জামগুলির জন্য সাধারণ ধারাগুলি" মেনে চলে, আমার দেশের "GB3906 3-35kV" ধাতব 3-35kV-এর রেটযুক্ত ভোল্টেজ "ইনডোর "AC হাই ভোল্টেজ সুইচগিয়ারের জন্য অর্ডার করার শর্তাবলী", জার্মান DIN.VDE0670 "1kV এর উপরে রেটেড ভোল্টেজ সহ এসি সুইচগিয়ার" এবং অন্যান্য মান। এবং এটির একটি সম্পূর্ণ এবং নির্ভরযোগ্য অ্যান্টি-মিসঅপারেশন ফাংশন রয়েছে।

বৈশিষ্ট্য:

KYN28-12 সাঁজোয়া অপসারণযোগ্য এসি মেটাল এনক্লোজড সুইচগিয়ার (এর পরে সুইচগিয়ার হিসাবে উল্লেখ করা হয়েছে) হল একটি নতুন ধরনের পণ্য যা আমাদের কোম্পানির দ্বারা স্বাধীনভাবে ডিজাইন করা হয়েছে এবং উন্নত দেশীয় উত্পাদন প্রযুক্তি শোষণের উপর ভিত্তি করে তৈরি করা হয়েছে৷ এটি বিভিন্ন পুরানো - ধরনের ধাতু - বদ্ধ সুইচগিয়ারগুলিকে প্রতিস্থাপন করতে পারে, যেমন KYN1 - 12, JYN2 - 12 সিরিজের পণ্য৷ এই পণ্যের নিম্নলিখিত স্বতন্ত্র সুবিধা আছে:

পণ্যের ঘের সম্পূর্ণভাবে বোল্টের সাথে একত্রিত হয়, যার উচ্চ যান্ত্রিক শক্তি রয়েছে এবং কার্যকরভাবে পণ্যের অখণ্ডতা এবং নান্দনিকতা নিশ্চিত করে। মন্ত্রিসভা দরজা প্লাস্টিকের স্প্রে করা সঙ্গে লেপা হয়, যা শক্তিশালী প্রভাব আছে - প্রতিরোধ এবং জারা - প্রতিরোধের। পণ্য পরিবেষ্টন IP4X একটি সুরক্ষা স্তর আছে. (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী এটি একটি লোহার প্লেটে পরিবর্তন করা যেতে পারে।)

এই পণ্যের সুইচটি ABB দ্বারা উত্পাদিত VD4 টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার, C3 সিরিজের ফিক্সড - টাইপ লোড সুইচ দিয়ে সজ্জিত করা যেতে পারে এবং একই রকম বিদেশী পণ্য প্রতিস্থাপন করতে বিভিন্ন দেশীয় সিরিজ ভ্যাকুয়াম সার্কিট ব্রেকার (যেমন VS1, VH1, VK, ZN28) দিয়ে কনফিগার করা যেতে পারে।

যে সার্কিট ব্রেকার নির্বাচন করা হোক না কেন, এর কন্ডাক্টরগুলির বায়ু নিরোধক দূরত্ব 125 মিমি-এর বেশি হওয়ার গ্যারান্টি দেওয়া যেতে পারে এবং যৌগিক নিরোধক 60 মিমি-এর বেশি। এই সার্কিট ব্রেকারগুলির সমস্ত দীর্ঘ পরিষেবা জীবন, কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং ছোট আকারের অনন্য সুবিধা রয়েছে।

ব্যবহারের পরিবেশ

1. পরিবেষ্টিত তাপমাত্রা: উপরের সীমা +40°C, নিম্ন সীমা -10°C।

2. আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়। সুবিধা।

3. উচ্চতা: 1000m এর বেশি নয়।

4. ভূমিকম্প প্রতিরোধ ক্ষমতা: 8 মাত্রার বেশি নয়।

5. আগুন, বিস্ফোরণের ঝুঁকি, মারাত্মক দূষণ, রাসায়নিক ক্ষয় এবং হিংসাত্মক কম্পন থেকে মুক্ত অবস্থানগুলি।

সুইচগিয়ারের কাঠামোগত বৈশিষ্ট্য

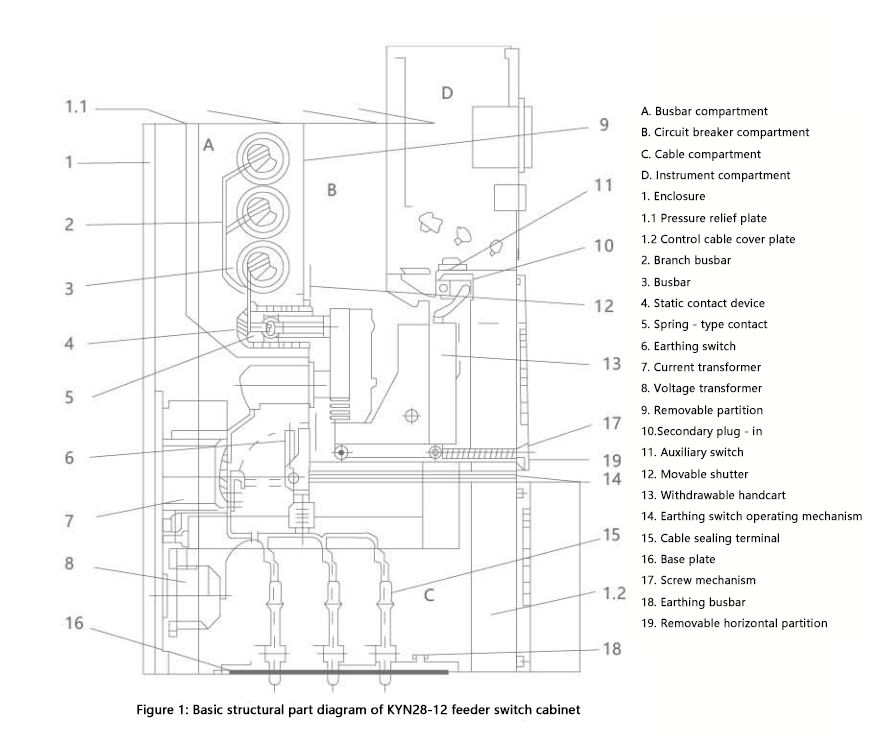

KYN28-12 সাঁজোয়া অপসারণযোগ্য এসি মেটাল এনক্লোজড সুইচগিয়ারটি GB3906 - 91-এ সাঁজোয়া মেটাল - এনক্লোজড সুইচগিয়ার অনুসারে ডিজাইন করা হয়েছে। চিত্র 1-এ দেখানো হিসাবে, সুইচগিয়ার দুটি প্রধান অংশ নিয়ে গঠিত: একটি ফিক্সড কেবিনেট কম্পোনেন্ট এবং হ্যান্ডকারমন বডি নামে পরিচিত। ক্যাবিনেট বডির ঘের এবং প্রতিটি কার্যকরী ইউনিটের পার্টিশনগুলি বোল্ট দ্বারা সংযুক্ত থাকে। সুইচগিয়ার ঘেরের সুরক্ষা স্তর হল IP4X, এবং যখন সার্কিট ব্রেকার ঘরের দরজা খোলা থাকে, তখন সুরক্ষা স্তর হয় IP2X৷ সুইচগিয়ার একটি ভ্যাকুয়াম সার্কিট ব্রেকার হ্যান্ডকার্ট বা একটি নির্দিষ্ট - টাইপ লোড সুইচ দিয়ে সজ্জিত করা যেতে পারে। এটিতে কার্যকরী স্কিম রয়েছে যেমন ওভারহেড ইনকামিং (আউটগোয়িং) লাইন এবং তারের আউটগোয়িং লাইন। সুইচগিয়ারটি ডাবল - ক্যাবিনেট ব্যবস্থায় ইনস্টল করা যেতে পারে, অর্থাৎ, পিছনে - থেকে - পিছনে বা মুখোমুখি - থেকে - মুখোমুখি ডবল - সারি বিন্যাস।

KYN28-12 সাঁজোয়া অপসারণযোগ্য AC মেটাল এনক্লোজড সুইচগিয়ার বহুমুখী অ্যাপ্লিকেশনগুলির সাথে উন্নত বৈশিষ্ট্যগুলিকে একত্রিত করে, এটিকে বিস্তৃত শক্তি বিতরণের প্রয়োজনের জন্য একটি মূল্যবান সমাধান করে তোলে।
